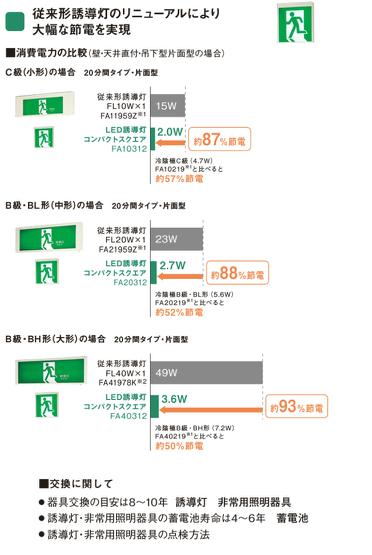

誘導灯・非常照明について 誘導灯 誘導灯とは多数人の集まる場所で、火災その他の不慮の事故で停電したとき、居合わせた人々が速やかにかつ安全に避難できるように、非常口(避難口)や避難経路を照らし出す器具になります。種類は大きく分けて避難口灯と通路灯があります。 ※ 蛍光灯型誘導灯を設置しておられる方へ 誘導灯は万が一の時安全に人々が避難できるよう２４時間毎日稼動する設備です。 安心して施設を使う為に欠かすことが出来ない反面、蛍光灯の交換が必要であったり、 意外にも多くの電気を消費しています。現在は蛍光灯型の誘導灯に変わりLEDを使用し 電気代の節約や維持管理の簡略化を図ることが出来る商品が主流となっています。 少しでも気になった方、または企業様。一度ご連絡頂ければ御相談に応じます!! お待ちしております。 まずはお気軽に見積りを　 　　　　　　　　　　　　　ワゴーシステム 　　　　　　　　　　　　　052-503-9081 誘導灯の設置基準 拡大する→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→ 誘導灯の仕組み 誘導灯は火災や停電で供給電源が遮断された場合でも、避難完了まで点灯させなければ いけません。誘導灯内部には蓄電池が内蔵されており、20分間以上は点灯させることが できます。また、誘導灯を設置する建物が大規模施設であれば避難に時間が必要なので、 60分以上点灯し続けられる「長時間型誘導灯」を設置します。病院や百貨店などでは、 避難誘導を円滑にするため、誘導灯本体に音声装置を付属した製品を採用することが あります。また、誘導灯本体にフラッシュが付属しており、避難口をより明確にした製品も あります。階段室に至る避難扉に設置する誘導灯では、階段内の煙感知器と連携させ、 階段内が危険になった場合に誘導灯を消灯させることが出来ます。 LED誘導灯 最近は正方形のコンパクト形誘導灯が普及しています。コンパクト形の誘導灯は冷陰極管という ランプを使用しているものが一般的で、ランプ寿命が40,000時間以上と極めて長く、消費電力も 蛍光灯と比較して1/3程度まで削減されています。しかし現在、冷陰極管の代替品として 少しでも気になった方、または企業様。一度ご連絡頂ければ御相談に応じます!! お待ちしております。 LED誘導灯が普及し始めました。LEDは冷陰極管と比較して約57%の消費電力で寿命も長い為 省エネで経済的です!!見た目も消費もスマートに!! ワゴーシステム　052-503-9081 ※平成21年9月30日に消防法施行規則が一部改正され、高層ビル、 大型商業施設などの大規模・高層の防火対象物は停電時の 移動距離の長さを考慮し、安全な避難を誘導できるよう長時間形（60分）の誘導灯の設置が義務づけられ、また設置義務範囲が拡大されました!! 誘導灯に関する法改正のポイント 1.避難経路における煙の滞留を想定した誘導灯の設置基準の見直し カラオケボックスや複合カフェ、個室ビデオ店等の個室型店舗や地下街等では、煙の滞留が 想定されるため通路誘導灯を廊下及び通路の床面又その直近の避難上有効な箇所に 設置することが明記されました。 （ただし、消防庁長官が定めるところにより、蓄光式誘導標識が設けられている場合はこの限りではありません。） 2.誘導灯の非常電源を誘導灯を有効に、60分間作動できる容量以上とする防火対象物、又はその部分の拡大 時間（60分）定格形誘導灯の設置場所に、地下駅舎など（乗降場、階段、通路など）が 追加されました。ただし蓄光式誘導標識が設置されている場合は、一般形（20分）誘導灯 でも対応可能となります。 長時間（60分）誘導灯の設置が義務づけられた防火対象物 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 �@大型商業施設　（延べ面積5万�u以上) �A地下街　（延べ面積1,000�u以上) �B高層ビル　（地階をのぞく階数が15階以上かつ延べ面積3万�u以上) �C地下駅舎　（乗降場、階段、通路など) 3.避難口誘導灯の設置を要しない居室の追加 　　　◎直接地上に通ずる出入口（主として当該居室に存する者が利用するものに限る）を有していること。 　　　◎室内の各部分から、避難口を容易に見とおし、かつ、識別することができ、室内の各部分から 　　　当該避難口に至る歩行距離が30メートル以下であること。 　　　◎消防庁長官が定めるところにより、蓄光式誘導標識が設けられていること。 非常用照明器具とは 非常用照明器具とは、多数の人が集まる所で、火災、その他の不慮の事故で停電した際、人々をすみやかに安全かつ円滑に避難できるように居室や避難通路に設ける照明設備であり、建築基準法により設置が義務付けられています。 非常用照明は、避難する為の通路に照度を確保する 為の設備で、誘導灯は避難する方向を示す設備です。 誘導灯の明るさで非常用照明の照度を確保することは 不可ですので、互いを別の設備として計画しなければ なりません。非常用照明には内部に電池入っており、 電源供給が断たれた際に、自動で切り替わるように なっています。これで、停電や災害時等による火災で 電線が焼け落ちた場合でも、避難するための明るさを 確保することができます。 非常用照明設備の仕様 器具本体に電池を内蔵した方式と、別置きした蓄電池設備から電源を供給する方式の二種類が あります。電源内蔵型の非常用照明は、蓄電池を内蔵した非常用照明で、広く普及しています。 機器内に内蔵されたバッテリーにより、電源供給が断たれた際に自動で非常電源に切り替わります。 機器本体に蓄電池の充電状態が確認できる充電モニターランプが取り付けられており、これを確認 することで電状況を目視確認することが可能です。また、器具本体に引き紐が取り付けられており、 これを引っ張ることで非常時点灯に切り替わるので、点検も簡単です。 非常用照明の法的規制 非常用照明装置を点灯させ、30分間非常点灯させた状態で、床面1ルクス(蛍光灯の場合は2ルクス) 以上の照度を確保する必要があります。蛍光灯は白熱電球と違い、火災による高温で蛍光灯効率が 低下するおそれがあるため、1ルクスを目標に設計してしまっては、実際の火災時に1ルクスを確保 できない可能性があるためです。また、非常用照明器具を30分以上点灯することができる予備電源を 有すること、140℃の雰囲気の中で30分以上点灯を維持できる耐熱性を有することなどが規定されて います。 非常用照明を設置しなければならない建築物 非常用照明は、前述したように一定規模以上の建築物に設置しなければならない防災設備です。 規定されている規模については、下記の通りです。 ◎劇場、病院、ホテル、博物館、百貨店などの特殊建築物 ◎階数が3階以上で、延床面積が500�uを超える建築物 ◎延床面積が1,000�uを超える建築物 ◎無窓の居室を有する建築物 非常用の照明装置の設置基準 平成17年6月1日　建築基準法改定で、検査・報告制度がさらに強化!違反した法人には、最高1億円の罰金も! 自動火災報知設備工事・消火設備工事・消防設備点検・防火対象物点検・消防設備・消防機器販売 〒452-0809　愛知県名古屋市西区花原町93番1 TEL/052-503-9081　FAX/052-502-7691 株式会社ワゴーシステム l 代表挨拶 l 業務内容 l 消火設備 l よくある質問 l 防火対象物定期点検報告 l l 住宅用火災警報器 l 誘導灯 l 人命救助 l 消火器について l 災害について l コラム l l 会社概要 l 採用情報 l スタッフ紹介 l お役立ちリンク集 l お問い合わせ l COPYRIGHT(C)2007 株式会社ワゴーシステム ALL RIGHTS RESERVED. 名古屋市 防災 消火器 　　　　住宅用火災警報器 消防設備
